四星八频RTK测量天线

GYF8109是一款集北斗二代B1/B2/B3、GPS L1/L2/L5、GLONASS L1/L2 、GALILEO E1/E5a/E5b/E6、QZSS和L-band多星多频外置测量天线，可广泛应用于大地测量、桥梁施工、海洋测量、水下地形测量等场合。

产品介绍：

一、概述
GYF8109是一款集北斗二代B1/B2/B3、GPS L1/L2/L5、GLONASS L1/L2 、GALILEO E1/E5a/E5b/E6、QZSS和L-band多星多频外置测量天线，可广泛应用于大地测量、桥梁施工、海洋测量、水下地形测量等场合。
功能特点
四系统全频段：支持 GNSS 四系统全频段信号
毫米级定位精度：相位中心稳定，天线部分采用多馈点设计方案，实现相位中心与几何中心的重合，将天线对测量误差的影响降低到最小
收星效果好：天线单元增益高，方向图波束宽，确保低仰角信号的接收效果，保证在有遮挡等复杂环境下也能快速锁定卫星

结构可靠，电磁兼容性好：采用空气介质和低损耗微波板材复合结构，将天线性能设计到最优，并且整体重量更轻，结构更稳固，一致性好，电气性能更稳定可靠

二、特性

天线特性		低噪声放大器特性
频率范围	BD2 B1/B2/B3 GPS L1/L2/L5 GLONASS L1/L2/L3 GALILEO E1/E5a/E5b/E6 QZSS/L-band	低噪放增益	30dB±2DB
输入阻抗	50 Ohm	噪声系数	≤2dB
极化方式	右旋圆极化 (RHCP)	输入驻波	≤2.0
天线轴比	≤3dB	输出驻波	≤2.0
水平面覆盖角度	360°	带内平坦度	±2dB
输出驻波	≤2.0	工作电压	3.3V-5VDC
天线单元最高增益	5.5 dBi	工作电流	35mA -55mA
相位中心误差	±2mm	/	/
结构特性		工作环境

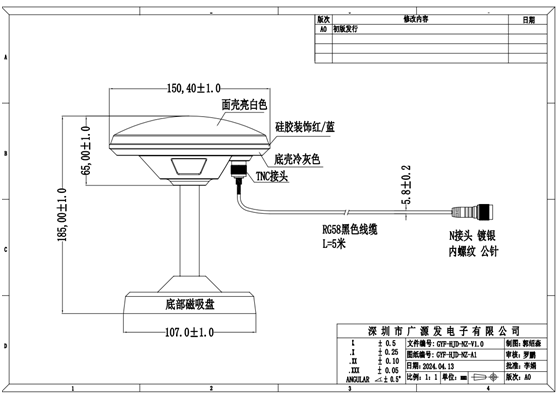

体积	Φ150.4×65.0mm	工作/存储温度	-40℃～+85℃
射频输出接头	TNC母头	湿度	95％不冷凝
