单频多模螺旋天线

GYF-GJLX-001 GNSS天线采用多臂耦合和四馈点馈电技术，支持北斗二代、GPS、GLONASS 和GALILEO 系统的L1频段卫星导航信号接收，内置低噪声放大器、滤波器，带外抑制好，抗干扰能力强，保证在恶劣电磁环境下正常工作，满足目前多系统兼容和高精度测量的需求。

产品介绍：

一、产品描述
GYF-GJLX-001 GNSS天线采用多臂耦合和四馈点馈电技术，支持北斗二代、GPS、GLONASS 和GALILEO 系统的L1频段卫星导航信号接收，内置低噪声放大器、滤波器，带外抑制好，抗干扰能力强，保证在恶劣电磁环境下正常工作，满足目前多系统兼容和高精度测量的需求。
二、产品应用
适用于对体积和重量有要求的场合，比如无人机、手持机/平板等便携式设备。
三、技术特点
天线采用多臂螺旋技术，保证了右旋圆极化和相位中心性能，降低测量误差的影响；
天线单元具有增益高、增益滚降小特点，对低仰角卫星信号接收效果好；
精巧的低噪声、高增益放大和出色的带外抑制；

体积小，重量轻，便于携带安装

四、主要技术指标

天线特性Antenna
天线结构 Patch Architecture	四臂螺旋结构（Quadrifilar Helix）
支持卫星信号 Supported positioning signal bands	北斗：B1；GPS：L1；Galileo：El；GLONASS：L1
最大增益Peak Gain*	≥2.0 dBi
极化方式Polarization	右旋圆极化（RHCP）
天线轴比@天顶 Axial Ratio@zenith	≤3dB
水平面覆盖角度 Azimuth Coverage	360°
特性阻抗 Impedance	50 ohm
低噪声放大器特性LNA
工作频段Frequency Range	1559MHz~1610MHz
低噪放增益LNA Gain*	30±2.0dB （Typ. @25°C）
噪声系数Noise Figure*	≤1.5dB@25°C , Typ.
输出驻波比Output VSWR	≤2.0
工作电压Operation Voltage	3.0~5V DC
工作电流Operation Current	≤35mA
机械结构与环境特性Mechanicals & Environmental

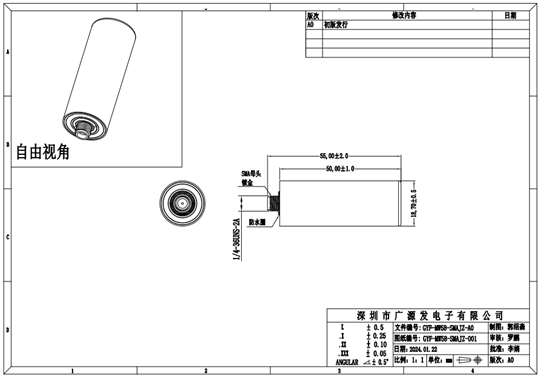

天线尺寸Dimension	见附图
射频输出接口Connector	SMA（外螺纹内孔）
天线外壳Radome	ABS+PC
安装方式Attachment Method	通过连接器或其它定制配件（不同产品安装方式不同）
工作温度Operating Temp	－20℃～＋85℃
储存温度Storage Temp	－20℃～＋85℃
湿度Humidity	95% No-condensing
防水性能Waterproof	IP65
