内置无源GPS天线

NO

项目 (Item)

特性(Specifications)

1

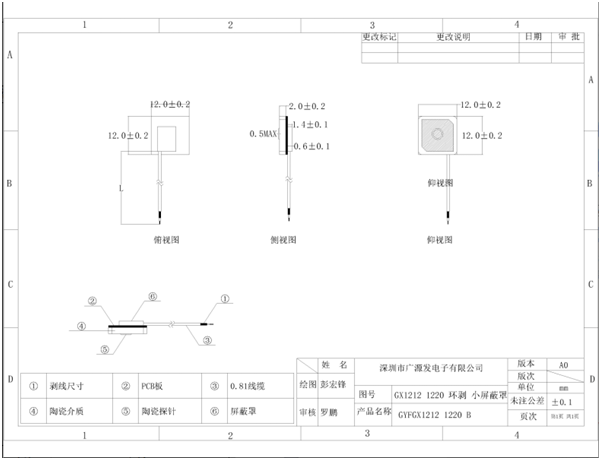

介质天线尺寸

Dielectric antenna size

12mm×12mm×2mm

2

接收频率范围

Range of Receiving Frequency

1575.42±1.1（MHz）

3

中心频率(30*30m㎡反射平面)

Center Frequency

（with 30mmSpuareGND plane）

1575.42(MHz)

4

带宽 Band Width

(Retum Loss≤-10dB)

≥10 MHz

5

驻波比V.S.W.R(in Center Frequency)

≤1.5

6

增益Gain (Zenith)( typ)

(with 70mmSquare GND plane)

1.5 dBi

7

轴比 Axial Ratio

(with 70mm Square GND plan)

≤3.0dB

8

极化方式 （Polarization）

右旋圆极化

Right-Handed Circular

9

特性阻抗（Impedance）

50(Ω)

10

频率温度系数

（Frequency Temperature Coefficient）

0±10 ppm/℃
