GPS\北斗外置车载天线

GYF9V03是一款专门针对GPS L1和北斗二代B1频段设计的车载天线，可广泛应用于车载导航、定位跟踪、安防等场合。内置高增益低噪声放大模块，采用高带外抑制滤波器滤除干扰信号，保证在恶劣电磁环境下正常工作。天线具有增益高，主瓣波束宽等特点。外壳具有防水防尘功能，可长期室外工作。

产品介绍：

天线特性		低噪声放大器特性
接收频率范围 Range of Receiving Frequency	1575.42MHZ 1561.098MHZ	放大器增益 (amplify gain)	28DB±3dB
陶瓷尺寸Size	36mm×36mm×4mm 单针	噪声系数 (noise figure)	≤2.0dB
偏振方式 Polarization	右旋圆极化 Right-Handed Circular	驻波比 V.S.W.R(inCenter Frequency)	≤2.0
轴比 Axial Ratio	≤10dB Typ，13dB Max	输出驻波比(output VSWR)	≤2.0
带宽 Band Width(MHz）	≥20MHz	增益平坦度(Gain flatness)	±2dB
特性阻抗Impedance(Ω)	50 Ohm	直流电压 (DC voltage)	3V-5VDC
增益Gain (Zenith)(dBi typ) (with 70mmSquare GND plane)	5 dBi	直流电流 (DC current)	7mA-11mA(3.3VDC)
结构特性		工作环境
体积 Size	58.98×48.53×18.2mm	温度Temperature	-20℃～+85℃

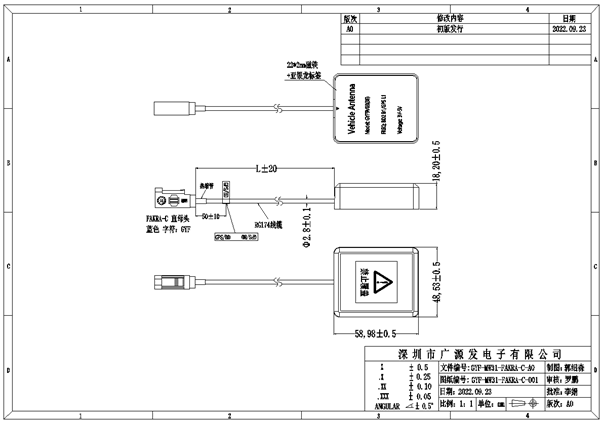

连接器型号Connector	如图所示	存储温度 Temperature	-20℃～+85℃
电缆Cable（64编）	如图所示	湿度Humidity	95%~100％
固定方式 Fixed method	如图所示	防水防尘等级 WATERPROOFAND DUSTPROOF GRADE	IP67
成品特性
接收频率范围 Range of Receiving Frequency	1575.42MHZ 1561.098MHZ	成品增益 finished product gain)	28±3.5 dBi
输出驻波比(output VSWR)	≤2.0	直流电流(DC） current)	7mA-11mA(3.3VDC)
直流电压(DC voltage)	3V-5VDC
