七合一高精度 RTK/5G 全频段车载天线

GYF-MW51 是一款客户定制天线，专门针对 GNSS 高精度 RTK、4G、5G 频段设计的车载天线，可广泛应用于车载导航、定位跟踪、安防等场合。内置高增益低噪声放大模块，采用高带外抑制滤波器滤除干扰信号，保证在恶劣电磁环境下正常工作。天线具有增益高，主瓣波束宽等特点，外壳具有防水防尘功能，可长期室外工作。

产品介绍：

定位天线参数

频率范围

GPS L1C L1C/A L5 BD B1I B1C B2aB2I GLONASSL1

Galileo E1 E5a E5b

最大增益

≥4.0 dBi

天线结构

58mm×58mm×13.7mm

特性阻抗

50 ohm

极化方式

右旋圆极化(RHCP)

工作电压

3V-5VDC

低噪声放大器

34±3.5dB

工作电流

18-30mA(3.3VDC)

输出驻波比

≤2.0

固定率

≥98%（open sky）

通讯天线特性

适用频段

2*5G 主天线:700MHZ-960MHZ@1710-6000MHZ

2*5G :1710MHZ-6000MHZ

4G 主天线：800MHZ-960MHZ@1710-2690MHZ

4G 分集天线：1710-2690MHZ

驻波比

≤3.0

最高增益

5dBi

极化方式

线极化

驻波比

≤3.0

特性阻抗

50 Ohm

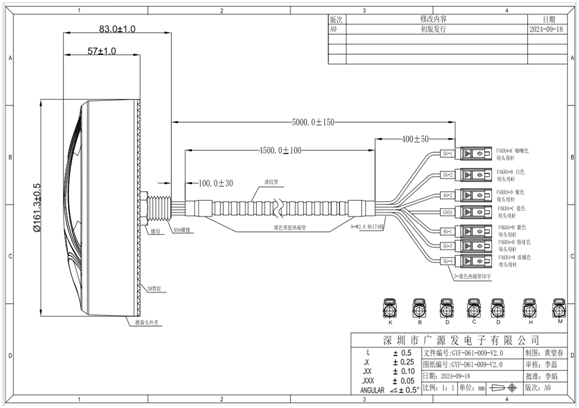

结构特性
天线尺寸	161*57mm	天线外壳	ABS+PC
固定方式	3M 背胶+螺母固定	射频输出接口	FAKRA
工作温度	－40℃～＋85℃	储存温度	－40℃～＋85℃
湿度	95% No-condensing	防水性能	IP67
